脹接效果
脹接在換熱器中的應用很多,換熱器管頭脹接連接時,經常用測量脹管率來考察脹接效果。
1.脹接并用的方法，從加工工藝過程來看，主要有強度脹+密封焊、強度焊+貼脹、強度焊+強度脹等幾種形式。這里所說的“密封焊”是指保證換熱管與管板連接密封性能的焊接，不保證強度；“貼脹”是指為消除換熱管與管孔間的間隙并不承擔拉脫力的輕度脹接。如強度脹與密封焊相結合，則脹接承受拉脫力，焊接保證緊密性。如強度焊與貼脹相結合，則焊接承受拉脫力，脹接消除管子與管板間的間隙。至于脹、焊的先后順序，雖無統一規定，但一般認為以先焊后脹為宜。
2. 脹接并用主要用于密封性能要求較高；承受振動或疲勞載荷；有間隙腐蝕；需采用復合管板等的場合。

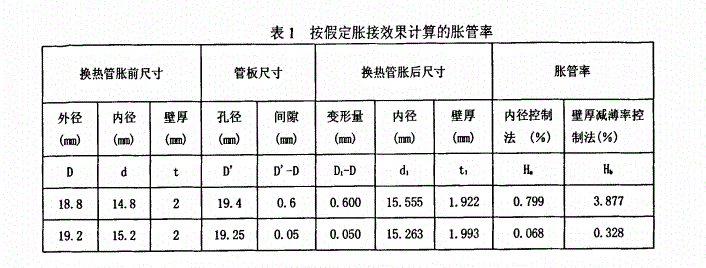

從計算結果可以看出，在標準允許范圍內，換熱管外徑和管孔直徑的制造公差對脹管率計算數值的影響還是非常大的。本來按脹管率的含義,這種情況下脹管率的值應該為零,但按內徑控制法求得的脹管率，實際卻是從0.068%到0.799%不等;按壁厚減薄率控制法求得的脹管率，更是從0.328%到3.877%不等，也就是說其計算偏差可以分別達到0.8%和3.9%!
計算結果由此得出，在標準允許范圍內，換熱器外徑和管隙直徑的生產公差對膨脹率的計算值有較大影響。與管膨脹率的重要性相對應，管膨脹率的值現在應為零，但根據內徑法計算的管道膨脹率在0068%和0799%之間；按壁厚折減法計算，管道膨脹率由0328%降到3.877%，計算誤差為0.8%，3.9%！
